電視機的信號處理流程可以看作簡單的電視機工作原理。
電視高頻信號由天線接收后被送到調諧器中，在U/V調諧器中經過高放后與本機振蕩信號混頻，形成中頻信號，其頻帶寬度為8MHz，包含圖像中頻信號和伴音中頻信號。調諧器輸出的中頻信號經過濾波后輸入到圖像中頻處理單元，在其中先將中頻信號放大，然后對其進行視頻檢波，得到視頻全電視信號和6.5MHz的第二伴音中頻信號。視頻全電視信號被分為兩部分處理，一路經過6.5MHz帶通濾波器，提取出6.5MHz的第二伴音中頻信號，經伴音中放、鑒頻器后得到伴音音頻信號，最后經音頻放大電路的放大，送到揚聲器還原成聲音；另一路經過6.5MHz陷波器，吸收6.5MHz的伴音信號，取出0～6MHz的全電視信號，它含有亮度信號、色度信號和行場同步信號及加在行同步上的色同步信號。全電視信號經4.43MHz陷波器，去掉視頻信號的色度信號，輸往亮度處理電路，得到亮度信號；經4.43MHz帶通濾波器，從視頻信號中取出色度信號，輸往色度處理電路，經解碼后得到R-Y，G-Y，B-Y三個色差信號，再經短陣電路得到R、G、B三基色信號，送到顯像管電路；經同步分離后去行、場掃描信號產生電路，視頻全電視信號在同步分離電路中通過幅度鑒別分離出行同步信號和場同步信號，分別送到行、場振蕩電路。振蕩電路的頻率和相位將在同步信號控制下，保持接收機行、場掃描的順序與發射端相同，即實現同步。行、場掃描電路輸出行、場偏轉電流給偏轉線圈，使顯像管上形成光柵。
2. 電視機各部分的故障檢修
2.1 電視機的整機構成

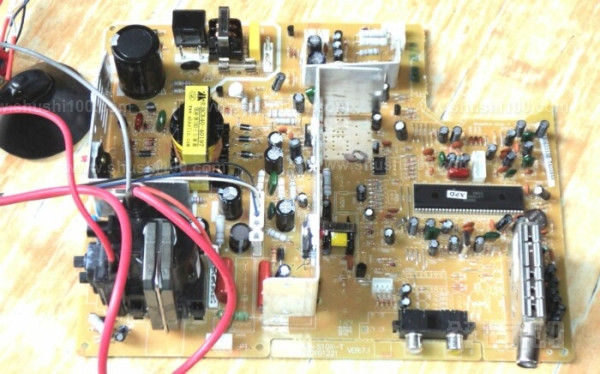

一臺電視機主要由調諧器（高頻頭）、中頻通道（視頻檢波、伴音解調）、音頻電路、視頻信號處理電路（亮度電路、色度解碼電路）、行場偏轉電路、行回掃變壓器（含高壓、副高壓產生電路）、系統控制電路和開關電源等構成。
2.2 調諧器的故障檢修
2.2.1 調諧器的作用
調諧器：調諧器是接收電視信號的電路，將天線接收的射頻信號進行放大、變頻。它的主要功能是選擇電視頻道，并將所選定頻道的高頻電視信號放大，然后與本振信號進行混頻，輸出中頻信號。
2.2.2 調諧器的維修常見故障
調諧器如果出故障，最常見的收不到電視節目，不能鎖定在某一頻道上，圖像上有明顯雪花噪波，同時伴音噪聲也變大，圖像模糊或無色彩等。
引起上述癥狀的原因往往是調諧器本身不良，供電不良，調諧器外圍電路損壞，中放電路提供的AGC電壓或AFC電壓不正常，或引線焊接不良等。
2.2.3 調諧器的維修
調諧器處于整機前端，且維修較難，故在排除調諧器故障前，必須確定其他部位是正常時才可動手。判斷的方法，一是鑒別調諧器IF端子至圖像中放以后是否正常；二是試做選臺操作，測調諧器各端子電壓。若不正常，則屬調諧器接口或電源故障。
（1） V/U段都收不到臺，故障在調諧器U，V段公共通道，如V段混頻器可能損壞；
?。?） V段或U段都收不到臺，則為V段或U段本振停振，高放損壞，通道有斷路或短路故障；
?。?） V段低端有臺，高端無臺，則為高段切換二極管及電路故障；
?。?） 收臺不穩，則除調諧電壓通路、AFT電壓通路故障外，可能是有關調諧元器件性能變壞。
2.3 伴音電路的故障檢修
2.3.1 伴音電路的作用
伴音電路的功能是對伴音信號進行解調和放大。它先將6.5MHz調頻的第二伴音中頻信號放大，用解調器進行調頻解調，解出音頻信號，再經音頻放大器放大后去推動揚聲器發聲。
2.3.2 伴音電路維修常見故障
伴音電路常見的故障是，在收視狀態下圖像正常而無伴音或伴音較小，伴音噪聲大，聲音失真，有交流聲。
2.3.3 伴音電路的維修
2.3.3.1 無聲
這里是指圖像正常而無聲音的情況。造成這種現象的故障原因有：
（1）電源故障。伴音通道中既有小信號電路，也有功率放大電路，由多組電源供電，缺少某一供電電源時將會無聲，這時不用測量有關電壓，就可直接判斷。
從產生第二伴音中頻信號到揚聲器的通道中，其串聯員器件斷路或并聯短路，都將中斷信號傳遞造成無聲。
（2）有關選頻回路嚴重失諧，如6.5MHz濾波器，鑒頻調諧回路失調等，將無法檢出聲
音信號。
（3）電子衰減直流控制電壓失常，出現故障的部位可能是直流音量控制電位器損壞，或因靜噪消音電路故障，而使電路處于靜噪或消音狀態，也可能是微處理器控制電路輸出的音量控制電壓通路故障。
對無聲的檢查排除方法最宜用從輸出電路逐級向前輸入信號來進行，有經驗的也可用螺絲刀逐級碰觸各級輸入端，根據揚聲器發出的噪聲大小來判斷故障位置，進行相應處理。
2.3.3.2 音小
凡造成上述無聲現象的故障部位的都可以造成聲音小的故障，可采用處理無聲故障的方法檢查聲音小的問題。在中頻變壓電路中，圖像中頻特性曲線上的31.5MHz伴音中頻點若壓縮過低，也會造成音小，這時可調節中頻耦合變壓器或吸收回路的線圈。
2.3.3.3 聲音失真
聲音失真的原因一般有：一是鑒頻電路故障，主要是鑒頻線圈失諧；二是音頻放大電路有故障，特別是分立元器件的功放電路，部分元器件損壞，工作點漂移及反饋電路中斷等造成的非線形失真，都會造成聲音失真。
2.4 行、場掃描電路的故障檢修
2.4.1 行、場掃描電路的作用
場、行掃描電路功能是向場、行偏轉線圈提供線形良好、幅度豐富的場頻和行頻鋸齒波電流，使電子束發生有規律的偏轉，以保證在彩色顯像管屏幕上形成寬高比正確而且線形良好的光柵。另外行輸出級通過行輸出變壓器，還產生高壓、副高壓、低壓，為顯像管及其他電路提供電源。
2.4.2 行掃描電路的維修常見故障
行掃描電路是彩色電視機完成水平掃描的電路，此外，它還為顯像管提供高壓和副高壓，還有許多電路需要的電壓。如果行電路失常，往往會引起彩電不能正常工作，無圖像無光柵，圖像變窄，屏幕變黑，行拉伸或相位不對，不同步，行失真等現象。
2.4.3 行掃描電路的維修
?。?）屏幕變黑。如果顯像管屏幕是黑的（無光柵），但是聲音良好，這表明低
電視機維修電話壓供電電路是良好的，那么在進行故障檢修時首先應該檢測行驅動電路的輸入波形。如果此處波形正常，則說明故障可能出現在行驅動行輸出電路，高壓電路或者顯像管供電電路。如果此處波形不正常，則故障可能出現在行振蕩器中。
如果同步脈沖不正常，則故障出現在同步分離電路中；如果比較脈沖不正常，而行激勵電路輸出的信號良好，那么很可能是行輸出電路和高壓電路出了故障。
?。?）圖像變窄。圖像變窄并且調整相應的部分也不能使之正常，這種故障的原因往往是行激勵不足。
?。?）行拉伸或相位不對，不同步。當圖像掃伸成一條條斜條狀態時，說明行不同步，如果圖像完全呈分裂的一條條斜花紋，就表明徹底沒有同步信號了。從傾斜的方向可以看出有關故障的信息，如果行向右下傾斜，表明振蕩器的頻率可能偏高了，或者正好相反；如果圖像整個向左或向右偏移，則說明可能是行相位不正確，即行振蕩器的振蕩頻率正確，只是它與同步信號的相位不同。
有時因調整不當也會引起諸如此類的故障，所以在進行檢修時應該首先對所有的與行同步相關的調整旋鈕進行調整，如果這樣做解決不了問題，再去對所有信號的波形、晶體管的電壓及與之相連的集成電路的管腳處的信號一一進行檢測。應該特別注意送到AFC電路的同步脈沖和比較脈沖是否正常。如果經檢測發現這兩個信號都沒有或信號不正常，則AFC電路就不能正常工作。
?。?）行失真，行振蕩器及激勵電路不良會引起許多形成的行失真故障現象，這種故障發生時，圖像在垂直方向上呈不規律的S形，這樣的失真一般是由于行掃描電路中某元器件變質所致，不是完全損壞造成的，最常見的原因是電容損壞，特別是對AFC電路送行振蕩器的同步控制電壓進行濾波的電容很可能損壞。
2.4.4 行輸出電路的維修常見故障
行輸出電路不良所引起的許多故障現象也可由其他電路中的故障引起，屏幕發黑或亮度不足就是兩個常見的故障。
2.4.5 行輸出電路的維修
?。?）黑屏故障的一般檢測方法。在屏幕完全變黑的情況下，應該先測量一下顯像管各極電壓。如果各極的電壓都正常，那么屏幕變黑就可能是因顯像管損壞。如果顯像管高壓和輔助電壓都沒有或不正常，那么就說明相關電路出了故障；如果這兩個電壓都沒有，而行激勵信號卻是良好的，則可能是行激勵電路和行輸出管或與其相連的某部分出了故障。如果沒有高壓，則應該檢測一下聚焦電流或電壓。
?。?）亮度不足的一般檢測方法。如果顯像管陽極高壓幅度不足，圖像亮度就不夠，行幅增大嚴重者會導致完全沒有圖像，這時應檢查陽極高壓線是否斷線或內部高壓線圈和整流二極管是否損壞，若都完好，則應檢查變壓器所有次級負載電路及行輸出電路。聚焦極高壓不足，會使聚焦效果變差，導致整個圖像模糊不清。如果顯像管陽極高壓正常，則此故障可能是聚焦電位器或內部線圈損壞，若聚焦電壓正常，則可能是顯像管聚焦插針接觸不良，應更換管座。
2.4.6 場掃描電路的維修常見故障
場掃描電路是為場偏轉線圈提供鋸齒波電流的電路。場掃描電路的故障主要表現為圖像垂直方向不良，具體情況包含有圖像有滾動現象，圖像高度不足，圖像不穩、分裂等。
2.4.7 場掃描電路的維修
?。?）圖像滾動現象。若圖像有滾動現象，而調整場同步電位器只能暫時穩定圖像，這表明行同步電路正常，因為只有垂直方向不穩定。從癥狀來看屬同步分離電路或場掃描信號形成電路有故障，而場振蕩電路是正常的。
在檢測場同步脈沖和行同步脈沖的波形時，可以把示波器的掃描頻率分別置于25Hz和7812Hz，如果示波器具有選測電視行和選測電視功能，在檢測場信號時開關將置于選測電視場位置，在選測行信號時將開關置于選測電視行位置，這樣就可以在示波器上觀測到穩定的信號波形。
如果同步分離電路不良，不能對所需要的信號進行有效的分離，有視頻信號混入同步信號中，就會引起圖像同步不良，檢測同步分離電路是否有故障，可以通過信號的檢測來判斷，同步分離前是視頻信號，同步分離后應當沒有視頻信號的成分。如果同步信號中混有視頻或雜波信號，則表明同步分離電路有故障。
?。?）圖像高度不足。圖像高度不足是指圖像在垂直方向有壓縮的現象，遇到這種故障時應先調整一下場幅微調電位器。如果場幅微調電位器必須旋至極端位置或?qū)⒔鼧O端位置時圖像高度才正確，這表明場驅動電路中有故障；如果調整場幅電位器時圖像有反應，但無論怎么調都不能使圖像高度完全正常，這時應當檢查與場幅相關的電容，看有關電容是否有漏電的情況，電位器有無損壞，以及晶體管有無擊穿的情況，同時，應檢查從場掃描電路送到場偏轉線圈的脈沖波形是否正常，場輸出級供電電源是否正常，電源電壓不足也會影響場掃描電路的正常工作。
?。?）圖像不穩，上下抖動。圖像不穩的主要表現是圖像上下滾動，整幅圖像抖動。這種情況一般表明場頻不穩定或場頻偏離50Hz，應檢查與場振蕩電路有關的電容、晶體管或電位器等，集成電路本身損壞的情況也是不能忽視的，故應檢查集成電路所有管腳的直流工作電壓，看有無偏離標準值，這是判斷集成電路是否損壞的依據。
?。?）場失真。場失真有多種表現形式，其中包括線形失真。線形失真在多數情況下是由于偏轉線圈及其相關的部分出現故障引起的，有時掃描集成電路不良也會引起這種故障。
如果場失真不嚴重，采用電視信號發生器產生的十字陰影圖信號對圖像進行線形檢測比較方便，如果要迅速地判斷圖像的線形是否良好，可以調整一下場同步控制鈕，使圖像慢慢地滾動起來，這樣容易發覺圖像的上部、中部和下部在垂直方向上是否一致，有無壓縮和擴展現象。
有時場幅電位器調整不當也會影響圖像的線性而造成失真，這是因為場掃描電路中各組成部件和調整控制元器件之間是互相有牽連的。遇到這種情況要檢查場幅電位器調整得是否恰當，可以試調整一下，配合失真的情況再進一步調整。
如果調整各個電位器都不能解決問題，表明有故障的元器件存在。要尋找故障元器件，必須對電路中的信號波形和直流電壓進行逐級檢查。如果場掃描的鋸齒波信號失真，必然影響圖像的線形。如果場輸出級送給場偏轉線圈的信號波形是良好的，但圖像仍然有失真現象，這種情況表明場偏轉線圈或相關的部分有故障。
2.5 開關電源的故障檢修
2.5.1 開關電源的作用與維修常見故障
它的功能是向彩色電視各電路提供各種工作電壓
電源電路發生故障時往往會使彩電完全不能工作，主要表現為開機后無任何反應，既無光柵也無伴音。
2.5.2 開關電源的維修
開關電源的檢修方法與其他部分基本相同。遇到故
電視維修障機時，首先進行癥狀觀察，然后根據電路結構進行分析、推測；接下來是進行檢測，根據檢測的結果再進一步分析、推測。通過檢測、分析和推測找到可疑部件，然后再進行元器件的檢修和代換。對于本身薄弱的機器，可以首先檢測或代換易于損壞的元器件，如開關管或相關元器件。
2.6 顯像管電路的檢修
2.6.1 顯像管電路的作用與維修常見故障
顯像管電路功能是將R、G、B三基色信號放大后加至顯像管3個陰板，控制顯像管3個電子槍電子束的強弱。
顯像管電路是電視主體電路與顯像管之間的接口電路。電視的主體電路如有故障，使送到顯像管電路的信號失常，就會使圖像失常甚至完全沒有圖像。如果顯像管電路中的某些元器件損壞，會使加給顯像管電路的某些信號或電壓不正常。顯像管電路板污物過多，可能引起電路之間漏電，在加速極和聚集電極電路中常會出現這種情況，這是因為加速極和聚集極的直流電壓比較高，再則顯像管內部損壞或極間有短路或碰極的情況，都會造成圖像失真。
2.6.3 顯像管電路的維修
?。?）色偏。在顯像管電路中，主要的元器件是視放晶體管和它的偏置元器件，任何一個視放晶體管不良都會引起色偏。如果屏幕上表現為基本全紅，則紅視放輸出晶體管出現擊穿短路的故障，如果表現為缺紅故障，則紅輸出晶體管燒斷，完全無電視，同理，如果藍輸出或綠輸出視放晶體管出現與上述類似的故障，則會出現全綠、全藍或缺綠、缺藍的故障。
如果視放輸出級的直流電源有故障，會使顯像管3個陽極的電壓幾乎降低至零，則3條電子束流都會達到最大值，圖像表現為全白光柵，束流過大，有些電視會自動進入保護狀態，并轉為無光柵、無圖像。檢測直流電壓即可判明故障，末級視放電源的正常電壓為180～200V。
如果加速級電壓有故障，則會出現圖像暗且不清晰；如果此電壓偏高，會出現回掃線；如果聚焦極電壓失落或偏低，會出現聚焦現象，使圖像模糊不清。在顯像管座內部有放電裝置，如果因其中有污物或受潮而造成漏電，會影響相關電極的電壓，也自然會出現各種故障。
陽極高壓電路出現故障或高壓嘴接觸不良，會產生無圖、無光柵等現象。如果高壓失落，會出現無光柵現象；如果高壓過高，會出現圖象縮小現象，并會引起自動保護；如果高壓偏低，會出現圖象擴大并散焦的現象。
?。?）會聚不良。彩色電視機在接收黑白方格信號時，紅、綠、藍三條線束不重合，分離成彩色條格子或彩色交叉線，稱做會聚不良。熒光屏中心附近會聚不良為靜會聚不良，而屏幕四周區域會聚不良成為動會聚不良。
動會聚不良主要是由偏轉線圈位置變化引起的。排除方法是：在確認靜會聚良好的情況下，將偏轉線圈的位置固定后，若發現藍光束比紅光束偏得更大，就將偏轉線圈向右傾斜；若發現紅光束偏得更大，就將偏轉線圈向左傾斜一些。
靜會聚不良主要是由于運輸不當或人為亂調使偏轉線圈和會聚磁環組件的位置發生變化而產生的。排除方法是重新將偏轉線圈的位置調正并緊固，然后分別小心反復調整四極磁環兩磁片或六極磁環兩磁片的夾角和旋轉位置，使紅、綠、藍3條電子束重合。另外，還需微調相鄰的色純磁片與之配合。
當靜會聚和動會聚不良經調整不能消除時，則應懷疑偏轉線圈內部有局部短路現象，會聚磁環組件失效或顯像管內部蔭罩板變形，這只有更換有關零件或顯像管才能消除。
?。?）色純度不良。當色純度不良時，應首先檢查自動消磁線圈和熱敏電阻是否開路，使開機時自動消磁電路無法工作。當熒光屏受到強磁場的影響，使屏內金屬網罩局部磁化而引起色純度不良時，其剩磁較強，用自動消磁電路已無法使其消磁，需用機外消磁的方法進行處理；運輸不當造成偏轉線圈松脫、移位，或色純度調節磁鐵損壞而引起色純度不良時，應重新緊固偏轉線圈并重新調節色純度磁鐵；若屬顯像管內柵網、蔭罩板、電子槍等移位、變形而引起的色純度不良，只有更換彩色顯像管才能解決。
