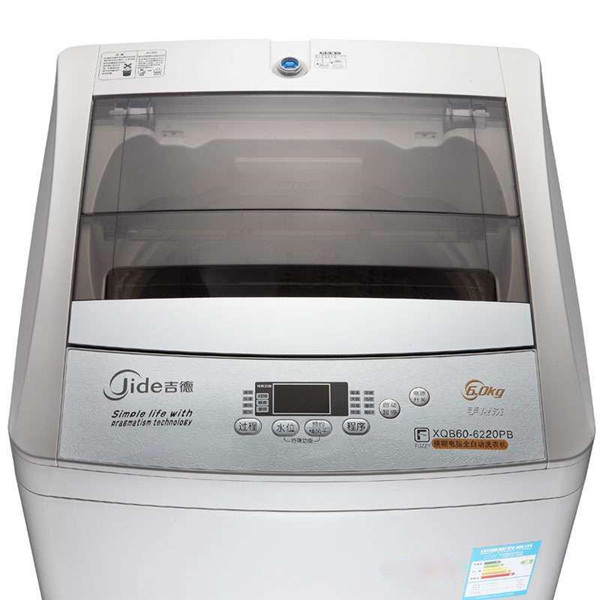

一、波輪全自動洗衣機基本原理
波輪全自動洗衣機的工作原理包括進水、洗滌、排水、漂洗和甩干(脫水)幾部分。而洗滌和漂洗流程還有毛絮過濾功能。
1、洗滌、脫水、進水/排水原理
用戶對水位高低、洗滌和漂洗時間等項目進行設置后,水位開關(傳感器)檢測到筒內無水或水位太低,告知控制系統后,控制系統輸出控制信號使注水電磁閥打開進水口,自來水通過注水電磁閥流入盛水筒內,使水位逐漸升高。當水位到達設置值后,水位開關將水位到達的檢測信號送給控制系統,控制系統輸出控制信號,使注水電磁閥關閉,注水結束。隨后,控制系統發出控制信號,使電動機供電電路為電動機供電,控制電動機按正轉、停止、反轉的周期運轉,通過傳動帶傳動,減速器減速后驅動波輪正轉、停止、反轉交替工作,帶動筒內的衣物和洗滌液上、下、左、右連續地翻滾,使衣物之間、衣物與筒壁之間進行摩擦,實現去污高壓清洗的目的。
設置的洗滌時間結束后,控制系統切斷電動機的供電回路,同時輸出控制信號接通排水電磁閥的供電回路,電磁鐵動作,不僅使排水電磁閥開始排水,而且還帶動離合器制動臂使離合器的棘爪和棘輪分離,制動帶松開,準備脫水。排水結束后,控制系統控制電動機單向運轉,帶動洗滌筒高速旋轉,將衣物上的水從洗滌筒的脫水孔甩出筒外,實現甩干處理。到達甩干時間后,控制系統切斷排水電磁閥的供電,不僅使排水電磁閥關閉,而且使棘輪將棘爪固定,制動帶抱緊,回到洗滌狀態。重復以上流程,完成第1次和第2次漂洗后,再進行最后的脫水和排水流程。完成以上工作后,控制系統自動切斷電源系統,洗衣工作徹底結束。
2、過濾原理
為了避免洗滌、漂洗流程中產生的毛絮、紙屑等雜物粘到衣物上,洗滌筒內設置了強制過濾系統,
在洗滌筒內壁上嵌有扁形回水管,回水管的下端為進水口,置于洗滌筒的底部,上端接毛絮過濾器。波輪底部的葉片和洗滌筒底部的擋圈構成一個離心泵。洗滌或漂洗時,波輪旋轉,筒內的水被該離心泵抽到進水口內,通過回水管注入毛絮過濾網,使洗滌水中的毛絮、紙屑等雜物被收集在毛絮過濾網內,而不粘到衣物上,實現過濾清潔的目的。
【提示】部分型號的波輪全自動洗衣機設置了立體循環水流功能,洗滌水通過水道上來后,再通過內筒中部或上端的槽口噴流而出,形成瀑布狀的立體水流,有利于降低纏繞現象和提高洗滌效率。
二、波輪全自動洗衣機維修常見故障檢修
1、通電漏電保護器就跳閘
該機一通電保護器就跳閘的主要原因是電動機、排水電磁閥等漏電。
首先,檢查電動機是否漏電,若是,為電動機進行烘干處理;若電動機正常,檢查排水閥否漏電。若是,維修或更換;若正常,檢查進水電磁閥是否正常。若不正常,維修或更換;若常,檢查電源電路開關和供電線路。
2、整機不工作
整機不工作故障的主要原因:一是供電線路異常;二是熔斷器熔斷;三是電源電路異常;是同步控制電路異常;五是微處理器電路異常。下面根據保險絲(熔絲管)是否熔斷分別洗衣機維修進行介紹。
(1)整機不工作,熔斷器熔斷熔斷器熔絲管熔斷,說明電腦板、電動機等負載電路有過流現象。首先,測量電腦板市電電壓輸入端阻值是否過小,若是,說明電腦板市電輸入的元器件短路(多為濾波電容、壓敏電阻擊穿),維修或更換電腦板即可;若正常,檢查電動機運行電容是否正常。若異常,更換即可;若正常,檢查進水電磁閥、排水牽引器是否正常。若不正常,更換即可;若正常,檢查電動機。
(2)整機不工作,熔斷器正常熔絲管正常,說明沒有過流現象,但電源電路、微處理器電路未工作。首先,測量市電插座有無220V市電電壓輸入,若沒有,檢查插座與供電線路;若正常,測電腦板有無220V市電電壓輸入。若沒有,檢查供電線路;若有,說明電腦板上的電源電路、微處理器電路異常,維修或更換電腦板即可。
3、指示燈亮,但不能進水
該故障的主要原因:一是供水管路異常洗衣機維修中心;二是啟動/暫停鍵異常;三是水位傳感器異常;四是進水電磁閥異常;五是電腦板異常。
首先,檢查供水管路是否正常,若不正常,維修或連接;若正常,測進水電磁閥的線圈有無供電。若有,維修或更換進水電磁閥;若沒有,說明供電或控制電路異常。此時,檢查水位傳感器是否正常。若不正常,維修或更換即可;若正常,檢查啟動/暫停鍵是否正常
。若不正常,更換即可;若正常,維修或更換電腦板。
【提示】對于海爾WA-407SCHWW型波輪全自動洗衣機,它的水位傳感器異常,被CPU識別后會通過顯示屏顯示E6的故障代碼。而不進水時,顯示屏?xí)@示E4的故障代碼。
4、進水慢
該故障的主要原因:一是供水管路異常;二是進水電磁閥異常;三是排水電磁閥異常;四是排水牽引器異常;五是電腦板異常。
首先,檢查供水管路是否正常,若不正常,維修或連接;若正常,查看是否排水閥在排水。若是,檢查排水牽引器和排水閥;若沒有排水,測進水電磁閥的供電是否正常。若不正常,維修或更換電腦板;若正常,維修或更換進水電磁閥。
【提示】對于海爾WA-407SCHWW型波輪全自動洗衣機出現進水慢故障,顯示屏?xí)@示E4的故障代碼。
洗衣機故障維修看似簡單,實際維修起來還是比較復雜的,所以如果您家的洗衣機出現故障,千萬不要自己盲目維修,以免造成更多不必要的麻煩。您可以請專業的維修人員上門進行檢測維修。
